Redis学习（1）内存模型

一、Redis内存统计

客户端通过redis-cli命令连接服务器后，可通过info memory命令查看内存使用情况：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
# Memory
used_memory:722264
used_memory_human:705.34K
used_memory_rss:682264
used_memory_rss_human:666.27K
used_memory_peak:723216
used_memory_peak_human:706.27K
used_memory_peak_perc:99.87%
used_memory_overhead:711318
used_memory_startup:661368
used_memory_dataset:10946
used_memory_dataset_perc:17.97%
allocator_allocated:39440016
allocator_active:511705088
allocator_resident:520093696
total_system_memory:0
total_system_memory_human:0B
used_memory_lua:37888
used_memory_lua_human:37.00K
used_memory_scripts:0
used_memory_scripts_human:0B
number_of_cached_scripts:0
maxmemory:0
maxmemory_human:0B
maxmemory_policy:noeviction
allocator_frag_ratio:12.97
allocator_frag_bytes:472265072
allocator_rss_ratio:1.02
allocator_rss_bytes:8388608
rss_overhead_ratio:0.00
rss_overhead_bytes:-519411432
mem_fragmentation_ratio:1.00
mem_fragmentation_bytes:0
mem_not_counted_for_evict:0
mem_replication_backlog:0
mem_clients_slaves:0
mem_clients_normal:49950
mem_aof_buffer:0
mem_allocator:jemalloc-5.2.1-redis
active_defrag_running:0
lazyfree_pending_objects:0

重要参数介绍：

  1. used_memory：Redis分配器分配的内存总量（单位字节），包括使用的虚拟内存。used_memory_human方便人查看。

  2. used_memory_rss：Redis进程占用操作系统大的内存（单位字节）。除了包含分配器分配的内存外，还包括进程运行本身需要的内存，但不包含虚拟内存。

  3. used_memory_rss：内存碎片比率。计算方式：used_memory_rss / used_memory。

  4. mem_allocator：Redis使用的内存分配器，编译时指定，存在三种libc 、jemalloc或者tcmalloc，默认是jemalloc。

二、Redis内存划分

1. 数据

Redis作为数据库，数据是最主要的部分；这部分占用的内存会统计在used_memory中。

Redis使用键值对存储数据，其中的值包括5种类型，即字符串、哈希、列表、集合、有序集合。在Redis内部，每种类型可能有2种或更多的内部编码实现；此外，Redis在存储对象时，并不是直接将数据扔进内存，而是会对对象进行包装：例如redisObject、SDS等。

2. 进程本身运行需要的内存

Redis主进程本身运行肯定需要占用内存，如代码、常量池等等。这部分内存大约几兆，在大多数生产环境中与Redis数据占用的内存相比可以忽略。这部分内存不是由jemalloc分配，因此不会统计在used_memory中。

除主进程外，Redis创建的子进程也会占用内存，如Redis执行AOF、RDB重写时创建的子进程。同样这部分占用的内存也不会统计在used_memory和used_memory_rss中。

3. 缓冲内存

缓冲内存包括客户端缓冲区、复制积压缓冲区、AOF缓冲区等，这部分内存由jemalloc分配，因此会统计在used_memory中。

  • 客户端缓冲区：每个客户端连接在 Redis 服务器端对应的输入缓冲区和输出缓冲区。
  • 复制挤压缓冲区：主节点专门为从节点准备的写命令历史记录缓存。主节点执行写命令时，不仅应用到自身数据，也会把这些写操作序列化成复制流，并写入这块缓冲区。
  • AOF缓冲区：Redis 在开启AOF持久化时，用来暂存最近写命令的内存缓冲区。

4. 内存碎片

内存碎片是在 Redis 分配和回收内存过程中产生的。当数据频繁修改、且对象大小差异较大时，Redis 释放的内存可能仍保留在内存分配器的内存池中，未立即归还给操作系统，也可能无法被后续对象有效利用，从而形成内存碎片。

三、Redis数据存储的细节

1. 概述

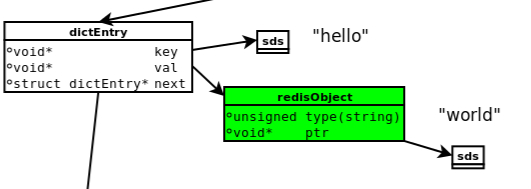

执行set hello world命令时涉及到的数据模型：

1174710-20180327001055927-1896197804

  1. dictEntry：是Redis字典中存储键值对的基本单元。

    • key：指向键的指针，键的类型是sds（redis自定义的字符串结构）。
    • val：指向值的指针，这里值的类型是redisObject（redis所有数据类型的统一封装对象）。
    • next：指向另一个dictEntry的指针，用于处理哈希冲突。

  2. redisObject：Redis中所有数据（字符串、列表、哈希等）都通过redisObejct封装。

    • type：标识对象的类型，这里是string。
    • ptr：指向时机数据的指针。

  3. Sds：Redis自定义的字符串实现，相比C原生字符串更高效（支持动态扩容、记录长度等）。

2. Jemalloc

Redis在编译时会指定内存分配器；内存分配器可以是 libc 、jemalloc或者tcmalloc，默认是jemalloc。

jemalloc作为Redis的默认内存分配器，在减小内存碎片方面做的相对比较好。jemalloc在64位系统中，将内存空间划分为小、大、巨大三个范围；每个范围内又划分了许多小的内存块单位；当Redis存储数据时，会选择大小最合适的内存块进行存储。

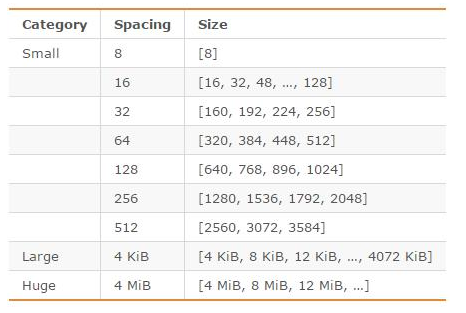

jemalloc划分的内存单元如下图所示：


因此，如果需要存储的对象大小为130字节，则会将其放入160字节的内存单元中。

3. RedisObject

前面有提到Redis中所有数据（字符串、列表、哈希等）都通过redisObejct封装。

redisObject的定义如下：

1
2
3
4
5
6
7
typedef struct redisObject {
　　unsigned type:4;
　　unsigned encoding:4;
　　unsigned lru:REDIS_LRU_BITS; /* lru time (relative to server.lruclock) */
　　int refcount;
　　void *ptr;
} robj;
  • unsigned type:4：用于标识当前对象的数据类型，Redis支持的核心类型包括：REDIS_STRING（字符串）、REDIS_LIST（列表）、REDIS_HASH（哈希）、REDIS_SET（集合）。4位二进制可表示16种类型，预留了拓展空间。
  • unsigned encoding:4：标识对象的底层存储结构（Redis 对同一种数据类型可能采用多种编码以优化性能）。例如：
    • 字符串类型（type=REDIS_STRING）的编码可能是：
      • REDIS_ENCODING_RAW（原生 SDS，存储长字符串）
      • REDIS_ENCODING_INT（直接存储整数，避免 SDS 开销）
    • 列表类型（type=REDIS_LIST）的编码可能是：
      • REDIS_ENCODING_ZIPLIST（压缩列表，适合小数据）
      • REDIS_ENCODING_LINKEDLIST（双向链表，适合大数据）。
  • unsigned lru:REDIS_LRU_BITS：用于记录对象的最近访问时间，配合 Redis 的内存淘汰策略。
  • int refcount：引用计数，用于内存管理的垃圾回收机制。
  • void *ptr：指向对象的实际存储数据，具体指向的结构由 encoding 决定：
    • 若 encoding=REDIS_ENCODING_INT，ptr 直接指向整数（通过指针强转存储，节省空间）。
    • 若 encoding=REDIS_ENCODING_RAW，ptr 指向 sds 结构体（字符串）。
    • 若 encoding=REDIS_ENCODING_ZIPLIST，ptr 指向压缩列表的起始地址。

因此，每个redisObject所占大小是4bit+4bit+24bit+4Byte+8Byte=16Byte。

4. SDS

sds用于存储字符串，结构如下：

1
2
3
4
5
struct sdshdr {
    int len;
    int free;
    char buf[];
};

参数说明：len表示buf已使用的长度、free表示buf未使用的长度、buf表示字节数组。

因此，每个sds所占的大小是4+4+len+free+1(Byte)

对比C字符串：

  • 获取字符串长度：时间复杂度SDS是O(1)，C字符串是O(n)。
  • 缓冲区溢出：对于C字符串，用strcat方法往字符串中添加字符，如原先分配给字符串的空间不够，会导致缓冲区溢出；对于SDS会检测空间是否足够，如空间不足会自动扩容。
  • 字符串修改内存重分配：对于C字符串，如果字符串变长，那么需要重新分配内存，字符串变短，不重新分配内存造成内存浪费；对于SDS，在扩容时会分配更多的空间，以减少realloc的次数，并且遵循惰性空间释放策略，减少缩容的频率，以提高性能。
  • 存取二进制数据：对于C字符串，通常以空字符作为字符串结束的标志，对于一些二进制文件，内容可能包含空字符，因而C字符串无法正确读取；对于SDS则是根据len作为字符串结束标志，很好的避免了这个问题。

四、Redis的对象类型与内部编码

前面已经提到，Redis支持5种对象类型，每种结构都有至少两种编码。好处是对于开发者来说，使用Redis只需要面对统一的命令和数据类型（如字符串、列表、哈希），不用关心其底层采用哪种编码；另一方面，可以根据不同的应用场景选用不同的内部编码，以提高效率。

1. 字符串

1.1 概况

字符串是最基础的类型，所有的键都是字符串类型，其长度不能超过512MB。

1.2 内部编码

字符串类型的内部编码有3种：

  • int：8个字节的长整型（注意不是4字节）。字符串值是整型时，这个值使用long整型表示。
  • embstr：<=39字节的字符串。
  • raw：>39字节的字符串。

embstr与raw都使用redisObject和sds保存数据，区别在于，embstr只分配一次内存空间，只读，而raw需要分配两次内存空间，但可修改。

注意：如果采用embstr编码，Redis会一次性申请一块连续空间，例如：

1
| redisObject | sds 头部 | "Tom\0" |

如果采用raw编码，则会分别申请redisObject与sds两块内存，例如：

1
redisObject ---> 指向 ---> | sds头部 | "This is a very very long string ..." |

1.3 编码转换

  • 当int数据不再是整数或者大小超过long的范围时，则自动转换为raw。
  • 对于embstr，由于其是只读的，因此在修改时，需要先将其转换为raw再修改。

2. 列表

2.1 概况

列表用来存储多个有序的字符串，每个字符串称为元素；一个列表可以存储2^32-1个元素。Redis中的列表支持两端插入与删除。

2.2 内部编码

列表内部编码有两种：

  • 双端链表。
  • 压缩列表，是Redis为了节约内存而开发的，由一系列特殊编码的连续内存块组成的顺序型数据结构，因而修改与增删操作的效率低，常用于节点数量少的情况。

2.3 编码转换

使用压缩列表的条件（需同时满足）：

  1. 列表中所有字符串对象都不超过64字节。
  2. 列表中元素数量小于512个。

如果不满足则采用双端链表，编码只可能由压缩列表转换为双端链表，反方向则不可能。

3. 哈希

3.1 概况

哈希不仅是Redis对外提供的5种对象类型的一种，也是Redis作为Key-Value数据库所使用的数据结构。为方便区分，“内层的哈希”表示redis对外提供的5种对象类型的一种，“外层的哈希”表示Redis作为Key-Value数据库使用的数据结构。

3.2 内部编码

内层的哈希使用的内部编码可以是压缩列表和哈希表两种，外层的哈希只使用了哈希表。

压缩列表相较于哈希表，适用于元素个数少，元素长度小的场景，优势在于集中存储，节省空间；当元素较少时，与哈希表相比没有明显劣势。

哈希表：一个哈希表由一个dict结构，两个dictht结构，一个dictEntry指针数组和多个dictEntry结构组成，可见下图：


dictEntry

dictEntry用于保存键值对，结构定义如下：

1
2
3
4
5
6
7
8
9
typedef struct dictEntry{
    void *key;
    union{
        void *val;
        uint64_tu64;
        int64_ts64;
    }v;
    struct dictEntry *next;
}dictEntry;
  • key：键。
  • val：值，基于union实现，存储的内容可能是：一个指向值的指针，64位整型，无符号64位整型。
  • next：指向的下一个dictEntry，主要用于解决哈希冲突。

在64位的操作系统中，一个dictEntry对象占24字节。

bucket

bucket是一个数组，存储这dictEntry结构的指针。bucket大小按照大于dictEntry的、最小的2^n的规则计算。

dictht

dictht结构如下：

1
2
3
4
5
6
typedef struct dictht{
    dictEntry **table;
    unsigned long size;
    unsigned long sizemask;
    unsigned long used;
}dictht;
  • table：指针，指向bucket。
  • size：记录bucket的大小。
  • sizemask：size-1。
  • used：记录已使用的dictEntry数量。

dict

一般来说，使用dictht和dictEntry已经足够实现哈希表的功能，但在Redis实现中，dictht上层还存在dict结构，dict结构定义如下：

1
2
3
4
5
6
typedef struct dict{
    dictType *type;
    void *privdata;
    dictht ht[2];
    int trehashidx;
} dict;
  • type：dictType定义了一簇用于操作特定类型键值对的函数。
  • privdata：
  • ht[2]：字典的核心，包含两个dictht结构的数组。使用两个哈希表的目的是支持渐进式rehash。
    • ht[0]：平时使用的哈希表。
    • ht[1]：仅在rehash过程中使用。
  • trehashidx：用于指示当前是否在进行rehash。-1表示没有进行rehash操作，非-1表示正在进行，其值表示下一个需要从ht[0]迁移到ht[1]的哈希表数组索引。

当ht[0]的负载因子超过某个阈值时，字典需要扩容以避免哈希冲突过于频繁，这时Redis会分配一个更大的ht[1]（通常是ht[0]的两倍），之后将 rehashidx 设置为 0，表示开始 rehash。在后续的每次字典操作（如 dictAdd, dictFind, dictDelete 等）中，除了执行指定的操作外，还会顺带将 ht[0] 中 rehashidx 索引上的所有 dictEntry 迁移到 ht[1]。迁移完成后，rehashidx 自增。当所有 ht[0] 的数据都迁移到 ht[1] 后，ht[0] 和 ht[1] 互换角色，ht[1] 变为新的空哈希表，rehashidx 设为 -1，表示 rehash 结束。

3.3 编码转换

内层的哈希可使用压缩列表也可使用哈希表。

使用压缩列表需满足的条件如下：

  1. 哈希中元素数量小于512个；
  2. 哈希中所有键值对的键和值字符串长度都小于64字节。

任何一项不满足则使用哈希表，编码只可能从压缩列表转换为哈希表。

4. 集合

4.1 概况

集合（set）与列表类似，都是用来保存多个字符串，但集合与列表有两点不同：集合中的元素是无序的，因此不能通过索引来操作元素；集合中的元素不能重复。

一个集合中最多可以存储2^32-1个元素；除了支持常规的增删改查，Redis还支持多个集合取交集、并集、差集。

4.2 内部编码

集合的内部编码可以是整数集合（intset）或哈希表（hashtable）。哈希表前面已经提到，下面介绍整数集合。

整数集合的结构定义如下：

1
2
3
4
5
typedef struct intset{
    uint32_t encoding;
    uint32_t length;
    int8_t contents[];
} intset;
  • encoding：记录contents数组中元素的编码方式，它决定了每个元素占用的字节数。Redis支持三种编码：
    • INTSET_ENC_INT16
      • 每个元素是一个 16 位有符号整数（int16_t）。
      • 当集合中所有元素都在这个范围内时，使用此编码。
    • INTSET_ENC_INT32
      • 每个元素是一个 32 位有符号整数（int32_t）。
      • 当集合中出现超出int16_t范围，但仍在int32_t范围内的元素时，会触发 “升级”，将所有元素都转换为int32_t编码。
    • INTSET_ENC_INT64
      • 每个元素是一个 64 位有符号整数（int64_t）。
      • 当集合中出现超出 int32_t 范围的元素时，会再次触发升级，将所有元素转换为int64_t编码。
  • length：表示元素个数。
  • contents[]：实际存储的类型是int16_t、int32_t、int64_t，由encoding决定。

4.3 编码转换

使用整数集合需同时满足以下条件：

  1. 集合中元素数量小于512。
  2. 集合中所有元素都是整数值。

任何一个条件不满足则使用哈希表，只可能能从整数集合转换为哈希表，反方向则不可能。

5. 有序集合

5.1 概况

有序集合与集合一样，元素不能重复，但元素是有序的，其排序方式取决于每个元素的分数。

5.2 内部编码

有序集合的内部编码可以是压缩列表（ziplist）或跳跃表（skiplist）。ziplist前面已经提到过，这里主要介绍跳跃表。

跳跃表是一种有序数据结构，通过在每个节点中维持多个指向其他节点的指针，从而达到快速访问节点的目的。除了跳跃表，实现有序数据结构的另一种典型实现是平衡树，但大多数情况下，跳跃表的效率可以和平衡树媲美，且跳跃表实现比平衡树简单很多，因此redis中选用跳跃表代替平衡树。跳跃表支持平均O(logN)、最坏O(N)的复杂点进行节点查找，并支持顺序操作。Redis的跳跃表实现由zskiplist和zskiplistNode两个结构组成：前者用于保存跳跃表信息（如头结点、尾节点、长度等），后者用于表示跳跃表节点。

5.3 编码转换

使用压缩列表需同时满足以下条件：

  1. 有序集合中元素数量小于128个。
  2. 有序集合中所有成员长度都不足64字节。

如果有一个条件不满足，则使用跳跃表，且编码只可能由压缩列表转化为跳跃表，反方向则不可能。
